digitale kabeltelevisie

Aansluitingen - Humax iHDR-5050C

aansluitingen op de achterkant van de iHDR-5050
De aansluitingen op de achterkant van de iHDR-5050;

Van links naar rechts, van boven naar beneden;

  • Ingang kabelaansluiting
  • Uitgang kabelaansluiting
  • composiet video aansluiting (boven, Cinch geel)
  • analoge audio aansluiting (onder, Cinch rood en wit)
  • Component aansluiting (3 * cinch)
  • SCART-aansluiting boven(TV)
  • SCART-aansluiting onder (VCR)
  • Optische audio-aansluiting (SPDIF)
  • HDMI aansluiting
  • Ethernet aansluiting (boven)
  • USB aansluiting (onder)

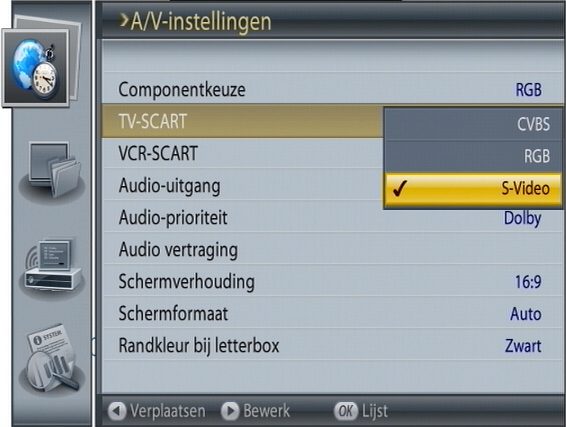

menu scart keuzeSCART1 kan het signaal in RGB weergeven, alleen niet tegelijk met de component uitgang op de cinch aansluitingen. Componentkeuze kan op YPbPr gezet worden om de componentuitgang te gebruiken. Als hier RGB gekozen wordt moet ook bij SCART1 de keuze op RGB gezet worden.

klepje voorkant met smartcard
Aan de voorkant zit ook nog een USB-aansluiting, achter het klepje naast de smart-card.

Ook zitten er acher de klep een paar knoppen om de decoder ook te kunnen bedienen als de batterijen van de afstandsbediening leeg zijn.
knoppen voorkant 5050

Als de decoder op stand by staat brandt er een rode LED, en wordt de tijd weer gegeven. Als de energie zuinige mode wordt gebruikt is de tijd niet zichtbaar.

Bij gewoon TV kijken wordt de naam van de zender in het display getoond.

achterkant van de Humax 5050
De hele achterkant van de Humax 5050.
