Aansluitingen

aansluitingen Humax IRHD-5000C

Van links naar rechts;

  • Ingang kabelaansluiting (boven)
  • Uitgang kabelaansluiting (onder)
  • SCART-aansluiting TV
  • SCART-aansluiting VCR
  • HDMI aansluiting
  • Ethernet aansluiting (niet in gebruik)
  • USB aansluiting (volgens handleiding voor service-doeleinden, verder niet in gebruik)
  • Component aansluiting (boven, 3 * cinch)
  • composiet video aansluiting (onder, Cinch geel)
  • analoge audio aansluiting (onder, Cinch rood en wit)
  • Schakelaar YpbPr/RGB.
  • Optische audio-aansluiting (SPDIF)

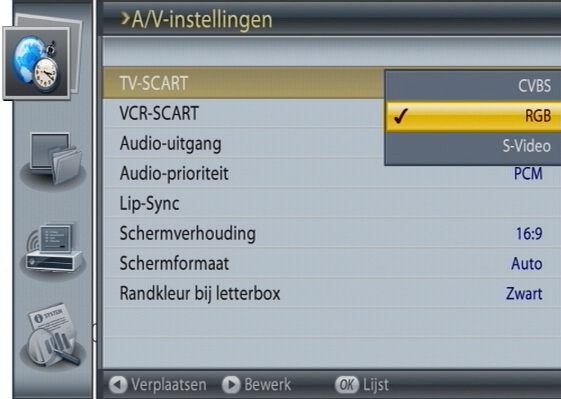

menu A/V instellingen
SCART1 kan het signaal in RGB weergeven, alleen niet tegelijk met de component uitgang op de cinch aansluitingen. Door de schakelaar op de achterkant naar RGB te zetten wordt de optie RGB in het menu ge-enabled. Als deze daarna gekozen wordt verdwijnt het signaal op de component-uitgang. Daarnaast kunnen beide SCARTs altijd cvbs (composiet) en s-video weergeven.

Voorkant

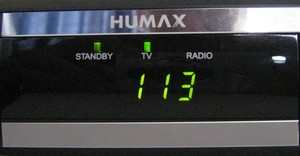

Display Humax IRHD-5000CIn het midden zit een display met vier cijfers waarop het zendernummer staat. Als de decoder in standby mode staat is het display uit (op een rood LEDje na). Het laat dan dus NIET de tijd zien, zoals veel andere decoders wel doen.

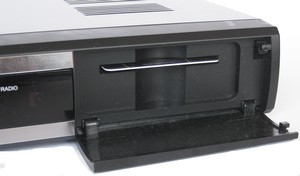

Klepje voor de smartcardDe smartcard verdwijnt aan de voorkant achter een klepje.
