digitale kabeltelevisie

Aansluitingen

Achterkant

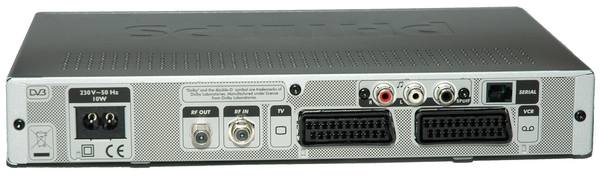

Achterkant van de Philips DCR2020/03


Van links naar rechts op de bovenste rij;

  • Analoge audio-aansluiting (Cinch)
  • Digitale audio-aansluiting (Cinch)
  • Seriele aansluiting
Daaronder;
  • Voedings aansluiting (230 V)
  • Uitgang kabelaansluiting (F-connector)
  • Ingang kabelaansluiting (F-connector)
  • SCART-aansluiting (TV)
  • SCART-aansluiting (VCR)

F-connector verlooppluggenOmdat er F-connectoren gebruikt worden zal voor 'normale' aansluitingen gebruik gemaakt moeten worden van (bijgeleverde) verlooppluggen.

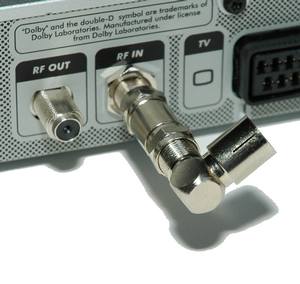

VerloopplugDat resulteert aan de achterkant in een soort van kachelpijp...


Voorkant

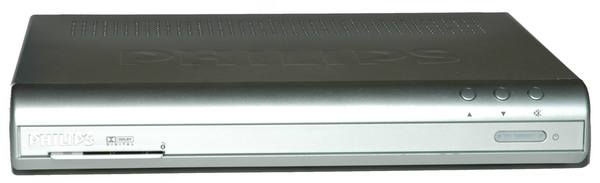

Voorkant Philips DCR2020/03


Aan de voorkant ruimte voor de smart-card, en een paar LED's en knoppen.

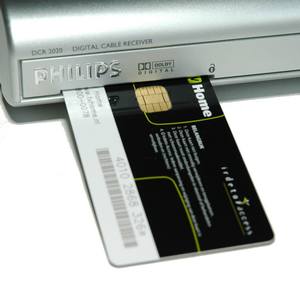

Smart-card met de chip naar bovenDe smart-card moet (afwijkend van andere decoders) met de chip naar boven ingevoerd worden.

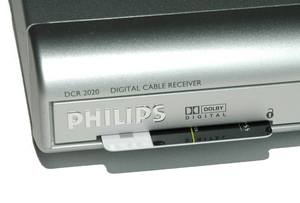

Smart-card steekt uit De smart-card die aan de voorkant geplaatst moet worden steekt een klein stukje uit.


LED's in doorschijnende behuizingIn het donker is goed te zien dat de behuizing doorschijnend is.
